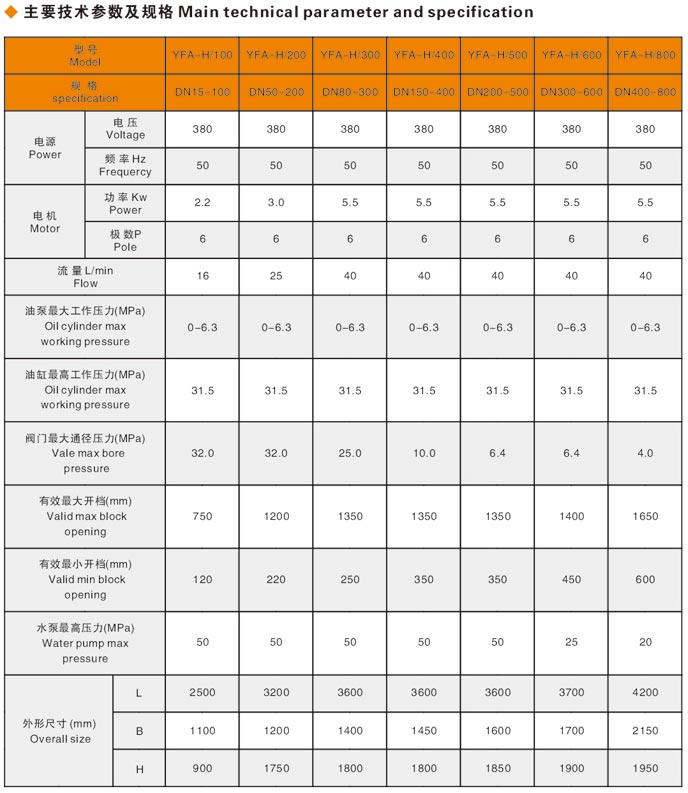

產品參數

YFA-H型頂壓式閥門打壓機是我公司在多年生產衡水閥門試壓檢測設備經驗的基礎上，為解決閥門制造廠、閥門使用等單位對無法蘭式等閥門和法蘭式各種類閥門能在一機上進行檢測試驗的要求，按照《通用閥門的壓力試驗》和《閥門的試驗與檢測》的標準規范要求設計制造。頂壓式閥門打壓機廣泛用于閥門制造業和石油、石化、核電、化工等使用、閥門維修部門等單位的一種理想的閥門檢測設備,主要用于公稱通徑DNl5-800mm各類高中低壓閥門強度試驗和閥門密封試驗。

頂壓式閥門打壓機集液壓、機電、試壓及液體介質貯存循環使用于一體，具有結構合理、功能完善、操作方便等特點，頂壓式閥門打壓機更高密封試驗壓力32.0MPa，強度試驗48.0MPa。閥門打壓機的水路控制元件主要零件有過濾器、旋渦泵、不銹鋼過濾器、不銹鋼閥門、氣液增壓泵、不銹鋼單向閥、電接點壓力表、過濾減壓閥、電磁閥、氣控閥、過濾減壓閥、不銹鋼單向閥、精密過濾器、減壓閥、水氣控制模塊等。

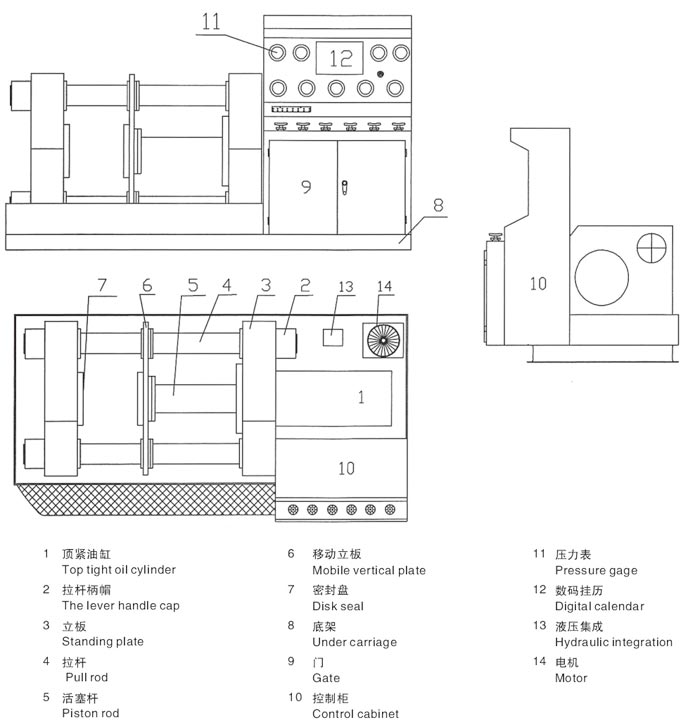

焊接式衡水閥門液壓測試臺的外形結構示意圖：

頂壓式閥門打壓機性能特征

¤適用于直通焊接式,法蘭式閥門的密封和閥體強度壓力性能試驗.

¤采用液壓頂壓驅動壓緊密封方法,工作臺設為平衡式移動架可水平移動.由液壓驅動電器控制.

¤內置液動供壓裝置(高壓水泵) 和低壓注水泵, 試驗介質循環貯存使用.

¤試驗介質{防腐水, 煤油, 空氣}

¤內置雙向進壓,泄壓和保壓, 附配檢漏觀察量杯.

¤配置保壓時間聲光報警指示及壓力安全自動保護裝置

¤壓力表選用耐震表, 精度等級1.6級, 標準MPa/PSi,試驗工作壓力表實行[三級制],既:左右兩向高中低壓力表

頂壓式閥門打壓機用戶選擇配置

¤壓力數據釆集管理系統(PLC人機界面)

¤頂壓式閥門打壓機壓力數字顯示儀表

¤氣體增壓裝置

¤350GK電動起重旋臂吊

¤閥門檢測機安全防護觀察推門

¤PVC操控面板

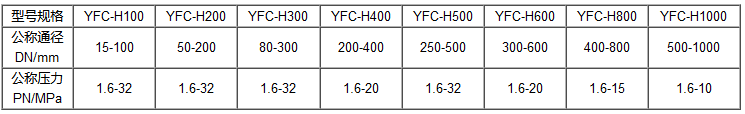

YFC-H型頂壓式閥門打壓機系列規格
